GML77x40-35-Z2

(47:1)

Anlaufdrehmoment von 83,0Nm bis 23,0Nm

Downloads 3D

Anwendungen für den Elektromotor GML77x40-35-Z2

Die Getriebemotoren GML77-35-Z2 werden in Linearantrieben, in Garagentorantrieben und in verschiedenen Antrieben verwendet.

dc-getriebemotoren-durchmesser-77-gml77x40-35-z2
dc-getriebemotoren-durchmesser-77-gml77x40-35-z2

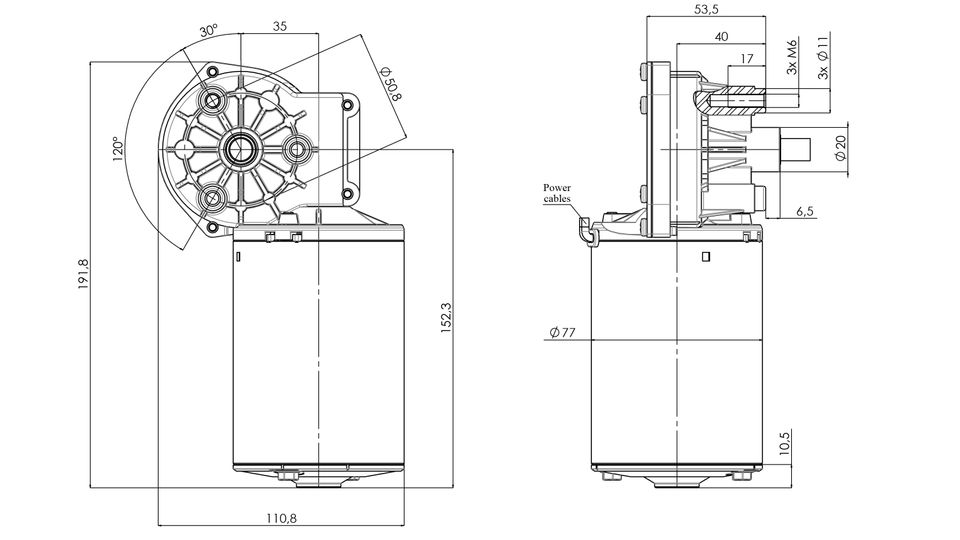

GML77x40-35-Z2

Die Getriebemotoren  GML77x40-35-Z2 haben Getriebeübersetzung i= 47:2 und Achsenabstand 35mm

Nach Wahl ist es möglichen den Gleichstromgetriebemotor mit EMV Filter ausrüsten.

In dem technischen Datenblatt ist es möglich verschiedenen Optionen wählen:  Abtriebswelle, EMV Filter, Kennlinie.

Für die am häufigsten verwendeten Spannungen, 12V und 24V Spannungsversorgungen, 12V und 24V sind  in der Tabelle "Elektrische Daten" die Leistungen mit Nennwerten aufgelistet.

Insbesondere erlaubt die interaktive Kennlinie den Wahl und die Analyse der erforderlichen Leistungen durch Auswahl der Versorgungsspannung und der Leerlaufdrehzahl.

Elektrische daten

No load speed - N0 [Rpm]

12V

220

÷

70

24V

220

÷

70

No load current - I0 [A]

12V

2.3

÷

0.7

24V

1.15

÷

0.37

Nominal speed - Nn [Rpm]

12V

214.6

÷

64.6

24V

213.5

÷

63.5

Nominal torque - Mn [Nm]

12V

1.8

÷

1.8

24V

2.2

÷

2.2

Nominal current - In [A]

12V

6.9

÷

2.2

24V

4

÷

1.3

Nominal power - Pn [W]

12V

40.4

÷

2.2

24V

49.5

÷

14.6

Stall torque - Ms [Nm]

12V

73

÷

23

24V

73

÷

23

Starting current - Is [A]

12V

189

÷

19.5

24V

94.5

÷

9.75

Max power - Pmax [W]

12V

422

÷

43

24V

422

÷

43

Max efficiency - ηmax [N]

12V

60

÷

51

24V

60

÷

51

Mechanische daten

Gear material

Kunststoff

Gear ratio

47

÷

2

Type of duty

S1

Weight

1.92

Standard

UNI ISO 9001
